激光焊錫中波長的選擇邏輯：為什么偏愛 915nm - 980nm

在精密電子制造領域，激光焊錫機已成為解決熱敏元件、微小間距焊接的“利器”。當你準備選購一臺設備時，是否曾被一個技術問題困擾：

同樣是激光焊錫，為什么焊接錫絲、錫膏時廠家推薦915nm或976nm的激光器，而焊接錫球時卻要強調1070nm甚至特殊光束質量的激光?這并非商家的營銷噱頭，而是由激光與物質相互作用的底層物理法則決定的。松盛光電就來深度拆解這背后的科學邏輯。來了解一下吧。

01 激光波長的“身份證”：它由什么決定?

在深入應用之前，我們首先要了解激光波長的本質。激光波長并非隨機生成，而是由激光器工作材料的“先天基因”決定的 。根據量子力學，激光波長(λ)由激發態與基態的能級差(E)決定：λ = hc/E 。就像不同元素的指紋光譜一樣：

半導體激光器：通過調控砷化鎵等材料的組分，常見波長為 915nm、940nm、976nm、980nm 。

光纖激光器：通過摻雜稀土元素(如鐿)，輸出波長通常在 1064nm 或 1070nm 左右 。

波長不僅決定了激光的“身份”，更關鍵的是決定了不同材料對它的吸收率。

02 錫絲與錫膏焊接：為什么偏愛 915nm - 980nm?

在常規的激光錫絲焊接和激光錫膏焊接中，我們教常見的激光波長是 915nm、976nm 或 980nm 的近紅外半導體激光器。這主要基于以下三個中心考量：

2.1 匹配銅焊盤與錫料的吸收“峰值”

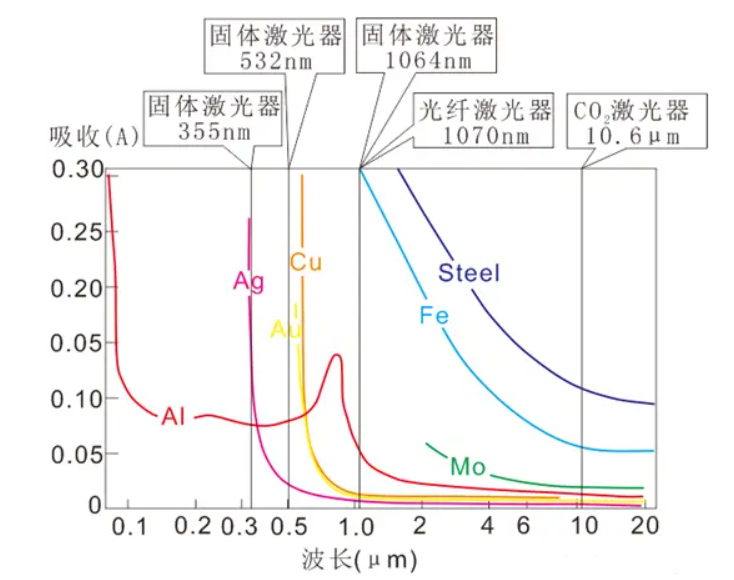

電子制造中，絕大多數焊盤是銅材質的。研究表明，銅對 900-980nm 波段的吸收率遠高于對1064nm 的吸收率 。

數據說話：對于銅材，915nm 激光的吸收率可比 1064nm 高出25%-35% 。

意義：這意味著用更低的激光功率就能達到焊接溫度，不僅能效高，還能減少熱量在焊盤上的堆積，保護PCB基材不被燙傷。

2.2 兼顧錫膏中的助焊劑

錫膏不同于錫球，它含有 8%-15% 的助焊劑 。助焊劑在紅外波段有一定的吸收率，適當的波長配合精確的溫度閉環控制，可以讓助焊劑溫和揮發、開啟，而不是瞬間氣化導致“飛濺” 。

2.3 效率與成本的平衡

半導體激光器電光轉換效率可達 30%-50% ，體積小巧，非常適合集成到自動化產線中 。對于焊點稍大、對熱影響寬容度稍高的錫絲/錫膏場景，976nm 或 915nm 的半導體激光器是兼具性能與經濟性的 。

03 錫球焊接：為何轉向 1064nm/1070nm 甚至更短波長?

激光錫球焊被譽為精密焊接的“皇冠上的明珠”，常用于 0.1mm - 0.3mm 的微小焊盤、BGA封裝或生物醫療傳感器領域。而松盛光電的微植球技術已經開發到0.05mm以上的球徑封裝，精度更是達到了±3μm的重復精度。在這里，波長邏輯發生了微妙但至關重要的變化。

3.1 穿透”與“熱源”位置的差異

錫球是“立體”的：錫球焊接時，激光需要先穿過球體，加熱其內部及底部與焊盤的接觸面。

光纖激光的優勢：1070nm 的光纖激光相較于 915nm 的半導體激光，在金屬中的穿透深度更深，熱能分布更均勻 。它能有效避免“表皮過熱”而“芯部未熔”的尷尬，確保錫球從內到外均勻熔融，完美熔覆在焊盤上。

3.2 針對“高反材料”的智慧

高純度的固態錫球表面光潔，對900nm波段的近紅外激光反射較強。極易因高反造成能量反饋，導致焊接不穩定。

解決方案：1070nm 的光纖激光具備更高的抗回光反射能力 ，且對于微米級的金錫界面(AuSn)，其吸收率曲線在 1064nm 附近表現更佳 。這意味著，用1070nm的激光照射錫球，絕大部分能量被用于熔化錫球本身，熱效率極高，能實現快速、穩定、飛濺少的熔化過程。

3.3 光束質量：微小光斑的“硬門檻”

這是較容易被忽略的一點。對于 0.15mm 或以下的微型焊盤，光斑必須足夠小且能量集中，而光纖激光器的優勢則現象在具備更小的光斑調節能力，光斑教小聚焦至50μm。雖然半導體的 915nm 和光纖的 1070nm 相差不大，但在一些微精度要求的半導體封裝中，更小的光斑能力便成了微電子加工的一道門檻。

04 一張表看懂如何選型

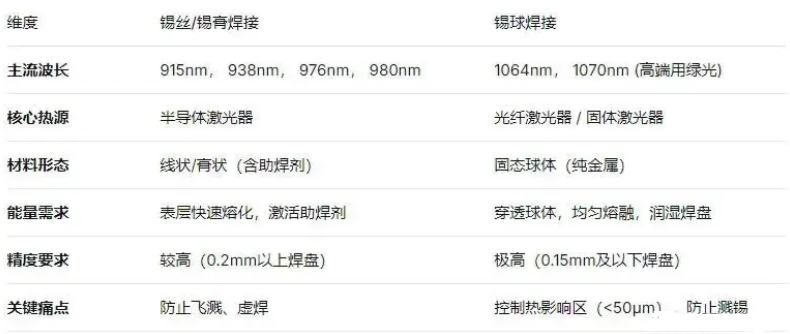

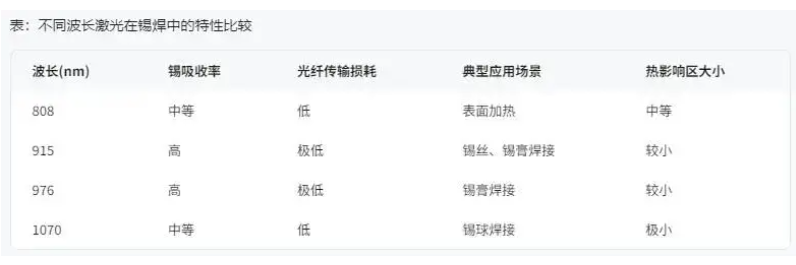

為了更直觀地展示區別，我們可以總結如下：

結論

激光焊錫機的選型，絕非簡單地“買貴的”或“買功率大的”。如果你的產品主要是FPC連接器、通孔插件、大焊盤元件，那么 915nm - 980nm 的半導體激光錫絲/錫膏焊機是高效且經濟的選擇。如果你的產品涉及 VCM音圈電機、微型傳感器、光模塊內部精密組裝，那么采用 1070nm 光纖激光甚至短波長綠光的錫球焊機，才能跨越那微米級的精度鴻溝 。

波長選擇的背后，是能量與物質相互作用的深刻博弈。只有讀懂了材料的“胃口”，才能喂給它教合適的“光子食糧”。你目前在焊接什么產品時遇到了良率問題?歡迎在評論區留言，我們一起探討解決方案。
